一、系统

1 系统架构图

如下图1.1 本方系统架构包括电梯状态监控主机、电梯状态协议处理器、网络模块三部分。

图1.1 系统架构图

• 监控主机：监控主机电脑，用于展示电梯状态数据；

• 网络模块：网络信号采集器，通过网络方式汇集、处理电梯状态信息至电脑；

• 协议数据处理器：通过总线对电梯控制系统的控制，可对楼层、方向、状态、故障信号进行采集处理；可以支持采集所有品牌电梯的状态，无须安装额外的传感器，设备安装简单便捷。

2 系统采集电梯点位

• 监测电梯状态（包括：当前楼层、运行方向、电梯开关门、锁梯、检修、退出服务、消防等）。

二、设备及布线

1 布线

1.1 监控室距离电梯机房超过500米，部署网线，采用超5类屏蔽线，网线部署到电梯机房控制柜处，预留2米安装余度，确保监控室网络和电梯机房的网络在一个局域网相同网段。

1.2 监控室距离电梯机房较近时，采用两芯双绞屏蔽线，RVVSP 2x0.75；监控中心到电梯之间通信线不得有接头；总电缆长度不得超过500米。

2 设备介绍

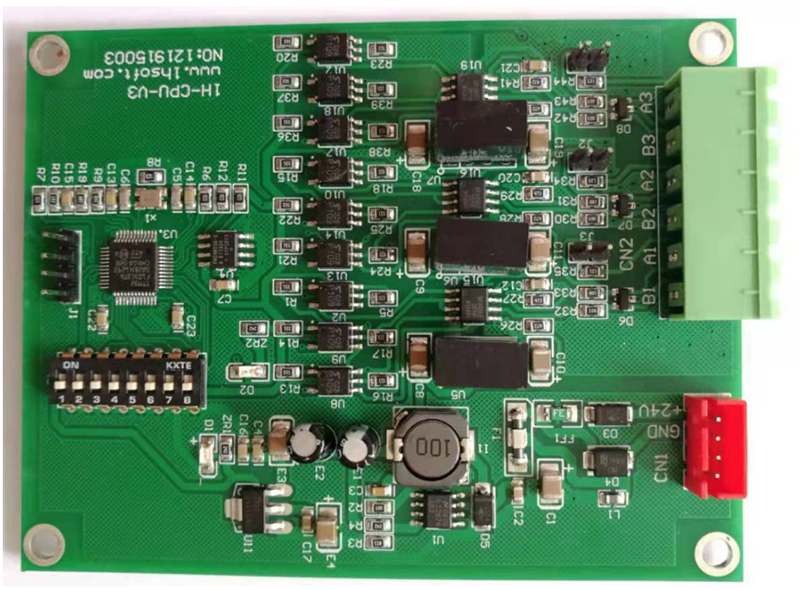

2.1 协议数据处理器

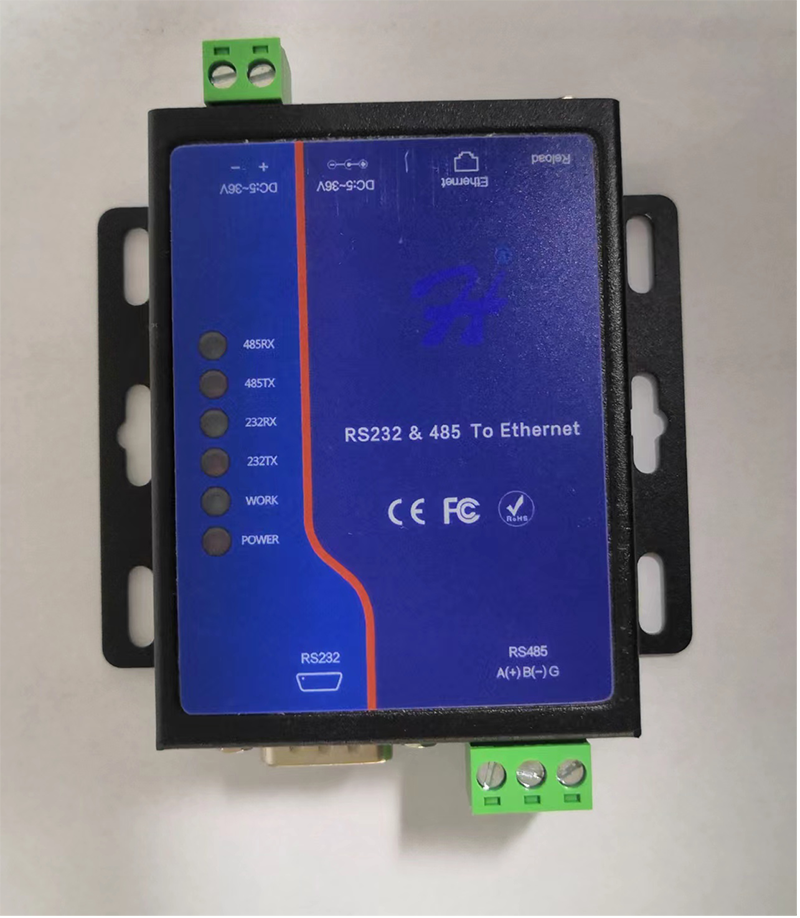

2.2 网络模块

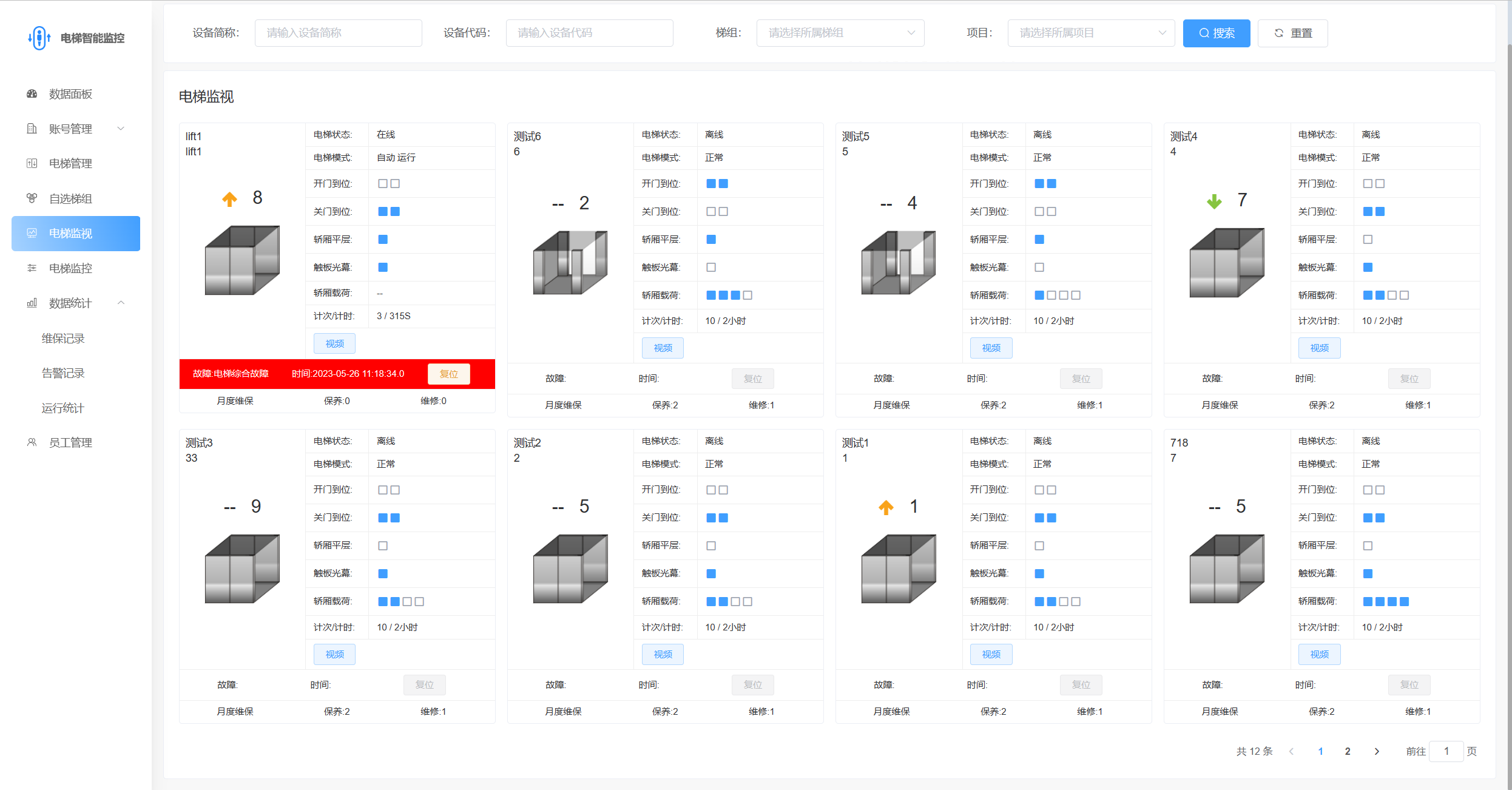

2.3 电脑端监控软件

1、监控软件集成电梯楼层、运行方向、故障信息显示功能，实时显示电梯的运行状态。

2、电梯处于处于非正常模式时，系统自动进行报警提示，并记录报警和故障数据。

3、汇总并统计电梯的运行数据，为电梯维保、监管提供数据支撑。可用于对接机器人乘梯和电梯大数据监管平台
